Светодиодная лампа на сегодняшний день до сих пор является непонятной и дорогой вещью, имеющая не всем понятный принцип работы. На самом деле многие желают иметь у себя подобный источник света, но останавливает цена. Предлагаем рассмотреть, как сделать светодиодную лампу своими руками, а также познакомиться с их достоинствами.

Содержание:

• Достоинства энергосберегающих ламп
• Преимущества самостоятельного изготовления
• Видео. Как сделать светодиодную лампу своими руками

---

Вам наверняка будут интересны следующие статьи:

• Как сделать светодиодную лампу на 220 В из светодиодной ленты;
• Как сделать светодиодную лампочку на 220 В.

---

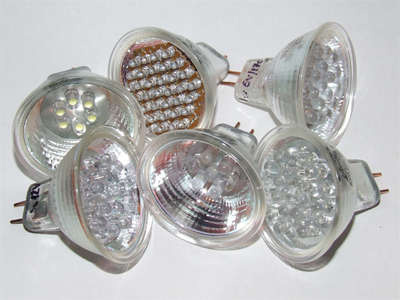

Последовательность действий по сбору светодиодной лампы:

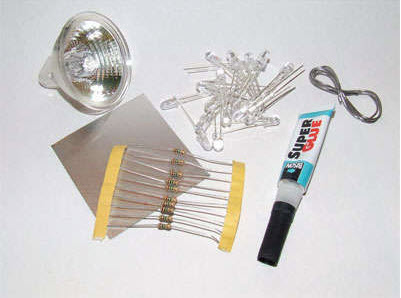

1. Вынимайте все содержимое и ненужное из галогеновой лампы. Берите обыкновенную отвертку и начинайте вынимать замазку возле ножек лампы, она белого цвета и хорошо видна. Она отлично поддается крошению. Удалите всю замазку до того, как начать следующий шаг. Помните, что действовать следует осторожно, т.к. галогеновая лампа очень хрупкая. Не нужно испортить ее чересчур сильным давлением отвертки.

2.  Удалите лампочку из отражателя. После удаления замазки, нужно взять молоток и положить лампочку ножками наверх. Далее необходимо ударить по этим ножкам молотком, сильно, но мягко. После этого галогеновая лампочка выпадет на стол, а отражатель станет пустым. В том случае, если в лампе будет оставаться чуть-чуть замазки, не обращайте внимания, т.к. она может быть полезной в последующих операция.

3. Изготовьте алюминиевый диск, на котором в последующем станут крепиться светодиоды. Этот полученный диск еще станет работать отражателем. Для его изготовления потребуется бумажный шаблон. Подобные шаблоны можете найти по адресу — http://www.instructables.com/files/orig/FPR/GJDA/FM2KBQ0E/FPRGJDAFM2KBQ0E.pdf. Эти шаблоны рассчитываются на светодиоды в 5 мм и их следует распечатывать так, как они есть, т.е. в натуральную величину. Подготовьте необходимый вам шаблон (распечатайте и вырежьте, но дырочки вырезать не следует). Далее капелькой клея приклейте шаблон к алюминиевому листу и обрежьте  лист по шаблону, а после этого выбивайте дырки с помощью дырокола.

4. Следующим шагом будет генерация схемы соединения светодиодов. Для этого на странице http://led.linear1.org/led.wiz заполняйте 4 поля:

• Source voltage – это напряжения источников питания. Чаще всего для светодиодных ламп оно составляет 12 вольт;
• Diode forward voltage – это напряжение светодиода. Здесь различия существуют в зависимости от цвета светодиода: Красный цвет – 2.0, зеленый – 2.2, желтый – 2.1, истинный зеленый – 3.3, ультрафиолетовый – 3.3, белый – 3.3, синий – 3.3, синий (430 nm) – составляет 4.6 В.
• Diode forward current – это сила тока используемого светодиода, измеряемое в миллиамперах. Это значение должно быть определено на заводской упаковке светодиодов. В том случае, если этого значения на упаковке не имеется, то следует ставить здесь значение 20.
• Number of LEDs in your array – это количество светодиодов в вашей лампе.

Далее в этой форме нужно отметить значение wiring diagram и нажать кнопку design my array. После этого появится собственно схема соединения светодиодов. В эту схему будут включены и резисторы.

5. Далее следует собирать вместе все светодиоды. Диск нужно положить на какую-либо подставку, типа как на фотографии. Если похожего ничего не найдете, то вполне подойдет часть любой трубки, которая подходит по диаметру. Затем вставляйте в дырки круга светодиоды ножками к верху. Обращайте внимание на расположение светодиодов – ножка катода одного светодиода должна располагаться рядом с анодом другого. Благодаря этому станет легче их пропаять.

Между светодиодами нужно наносить немного клея. Это делать нужно с аккуратностью и следить за тем, чтобы клей не попадал на ножки свтеодиодов. В противном случае во время пайки клей будет испаряться дымком, который является токсичным и опасным для глаз.

6. Далее необходимо провести окончательную проклейку. После выставления всех светодиодов строительным клеем заливайте светодиоды вплоть до ножек, таким образом, чтобы обеспечивалась единость конструкции. Время на застывание может потребоваться различное, все будет зависеть от используемого клея, но в любом случае нужно ожидать полного его высыхания.

7. После этого можно приступать к пайке светодиодов. Подрезайте ножки светодиодов, но не забывайте, что анод одного располагается рядом с катодом другого. Главной задачей будет не спутать их.

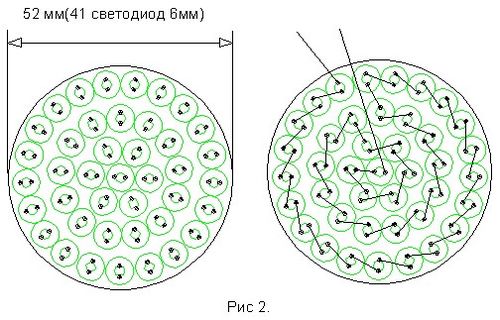

Схема рекомендует спаивать цепи по четыре светодиода в каждой, а значит и вам нужно пропаять четыре светодиода последовательно – минус к плюсу. У первого светодиода в цепи, который потом будет подключаться к питанию следует плюсовую ножку оставлять длинной, а у последнего длинной оставить минусовую. Советуем для того, чтобы не спутать минусы и плюсы, сделать ножки на минус более короче плюсовых, лучше всего в половину.

8. Подключайте резисторы. После пайки у вас должна получиться цепь светодиодов, у который выступают 6 плюсовых ножек (длинные) и 6 ножек минуса (покороче). Настало время припаивать резисторы к минусовым выводам.

Однако для начала нужно пропаять плюсовые ножки таким образом, чтобы все светодиоды были соединены. Обращайте внимание на то, чтобы ножки «+» не были в контакте ни с чем другим и тем более с  « -», в противном случае получите короткое замыкание. После этого припаивайте резисторы вертикально к минусовым выводам. Не стоит торопиться, т.к. температура от паяльника легко сможет разрушить рядом находящийся светодиод.

Следующим шагом будет пропайка резисторов по схеме, но теперь рекомендуем их укладывать на светодиоды, для того, чтобы позже можно было все поместить в отражатель.

После процедуры пайки, в итоге, должны оставаться две группы выводов – плюсовые светодиодов и минусовые резисторов. Далее нужно припаять к ним по кусочку медного провода. Это дает возможность сымитировать цоколь лампы. Тот кусок, который припаивается к минусовым выводам, должен быть выполнен короче. Дополнительно можете сделать следующее. Если имеется клеевой пистолет, то заполняйте все пространство между ножками, во избежание их закорочения.



9. Теперь приступает непосредственно к сборке светодиодной лампы своими руками. На отражатель светодиодной лампы нужно вставить светодиодный диск. Места должно хватать, если расположение элементов примерно, как на фото. Приклеивайте диск к отражателю любым клеем. Проклейку нужно выполнить качественно, т.к. только клей соединяет два элемента.



Во время застывания клея лучше всего будет подержать отражатель и светодиодный диск прижатыми. После застывания нужно написать на цоколе, где находится минус, а где плюс. Не забудьте про номинальное напряжение.

10 Завершающим этапом будет отрезание проволоки таким образом, чтобы их длина соответствовала длине ножек галогенной лампы.

Все, можете проверять. Подсоединяйте к источнику питания 12 В и пользуйтесь своим творением.

Когда вы будете разбираться, как сделать светодиодную лампу своими руками, то учитывайте, что достаточно важным моментом будет выбор светодиодов. В описанном случае лучше работать будет чуть-чуть рассеянный свет, чем узконаправленный. И напоследок еще один совет: собранная своими руками светодиодная лампа будет лучше работать не с обычным напряжением 220 вольт, а как раз на 12 вольтовом напряжении.

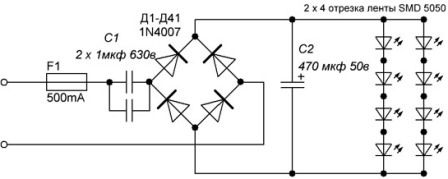

А вот если использовать в качестве источника света светодиодную ленту, то схема светодиодной лампы будет следующая:

Достоинства энергосберегающих ламп

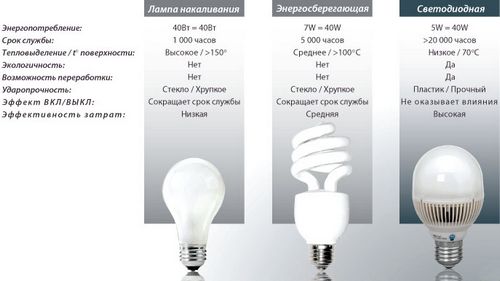

Достоинства использования энергосберегающих ламп всем знакомы. Во-первых, небольшое потребление электроэнергии. Во-вторых, высокая надежность. На сегодняшний день самыми популярными являются люминесцентные лампы, которые потребляют около 20 Вт и имеют такую степень освещенности, как и обычные лампы накаливания мощностью 100 Вт. Сделать вывод о экономии довольно просто.

В настоящее время все активнее начинают осваивать диодные лампы не имеющие цоколя. Параметры подобных ламп на порядок выше, чем имеют люминесцентные светильники. По сравнению с лампами накаливания они потребляют до 10 раз меньше электроэнергии, а долговечность достигает до 50 тыс. часов против 1 тыс. у ламп накаливания. А люминесцентные имеют ресурс около 4 тыс. часов, которых они обычно не выдерживают. Прочитайте как сделать светодиодную подсветку потолка своими руками.

Подобные диодные лампы, конечно же, стоят дороже обычных лампочек, но потребляемая мощность и ресурс работы с лихвой компенсируют их дороговизну.

Преимущества самостоятельного изготовления

Распространенные в продаже светодиодные лампы обычно имеют повышенные характеристики. Производители заявляют количество света, дающего светильник, исходя из суммы световых потоков светодиодов, имеющихся в светильнике. Однако, это не верно.

Объясняется это следующими вещами. Отражатель, линза или рассеиватель обычно уменьшают количество света, которое дает лампа. Например, галогенные лампы под матовым рассеивателем теряют до половины своего светового потока.

Нужно знать о подобных вещах, чтобы не было разочарований после покупки светодиодных светильников. К тому же продавцы часто не способны давать качественные консультации в этой сфере. Именно поэтому разобраться, как сделать диодную лампу своими руками быть уверенным, что собранный источник света будет иметь те характеристики, которые и были нужны.
