Наличие трубогиба в хозяйстве значительно облегчает прокладку систем водоснабжения, отопления. Может применяться инструмент для заготовки труб, предназначенных для сборки небольших хозяйственных объектов: теплиц, каркасного летнего душа. Самодельный станок позволяет без привлечения специалистов и траты личных средств провести практичное обустройство участка своими руками. Изготавливается ручной трубогиб без особых сложностей и требований к исполнителю.

Содержание:

• Материалы для изготовления трубогиба
• Как самостоятельно сделать трубогиб для профильной трубы?
• Видео изготовления ручного трубогиба своими руками

Материалы для изготовления трубогиба

Собрать простейший трубогиб своими руками можно из подручных материалов, которые найдутся и в частном хозяйстве, и на дачном участке. Для сборки изделия потребуются:

• деревянный щит (можно сколотить из ненужных досок);
• большие крюки (в них будет располагаться сгибаемая труба);
• пара прочных досок или два небольших бруса.

Трубогиб для товарища

На заготовленном щите необходимо нарисовать полукруг, по которому нужно согнуть трубу. Если изделие будет универсальным и изготавливается для частого использования, можно нанести несколько полукругов. Внизу под основным полукругом вертикально располагаются и прибиваются доски или брус. Они помогут аккуратно завести трубу и зафиксировать ее концы во время выполнения гибки. Вдоль полукруга закрепляются крюки. Такой самодельный трубогиб оптимален для заготовки элементов систем отопления и водоснабжения. Единственным его неудобством является необходимость перевешивания крюков для получения разных углов изгиба на трубах.

Как самостоятельно сделать трубогиб для профильной трубы?

При работе с профильными трубами указанный выше вариант не может использовать. Поместить в крюки прямоугольные или квадратные изделия просто не получится. Поэтому для работы с подобным металлопрокатом нужно собрать специальный роликовый трубогиб. Ознакомившись с чертежами и правилами сборки станка, можно сделать действительно удобный и практичный станок. Для его изготовления потребуются: металлический каркас из стального профиля (изготавливается самостоятельно), домкрат, 3 вала, ролики. О том, как сделать трубогиб своими руками, расскажет следующая инструкция:

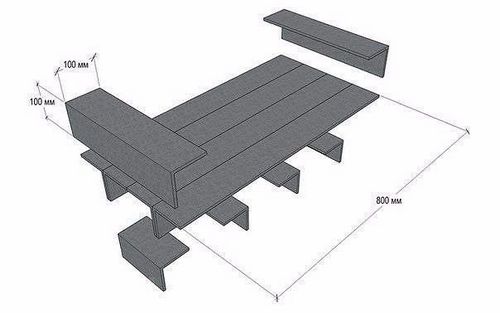

1. Изготовить металлический каркас из стальных профилей. К нижней части можно дополнительно приварить крепления, с помощью которых он будет фиксироваться на столешнице. Между нижней (опорной) и верхней частью (на ней будут располагаться валы) размещаются 2 вертикальные опоры: в центре или с одной из сторон. С другой стороны без опоры часть профиля с валиком будут подниматься, поэтому она должна прикрепляться к остальной конструкции болтами. Для подъема этой части будет использоваться домкрат.

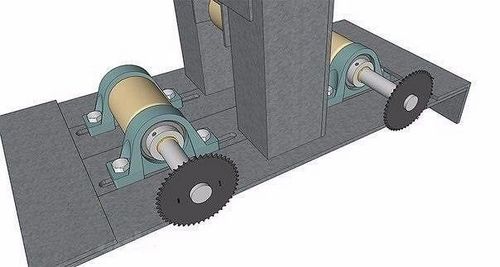

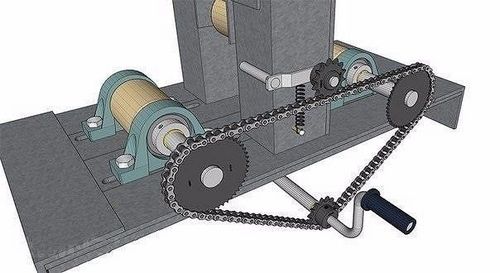

2. К готовому каркасу с подъемной движимой частью привариваются валы. Пара располагается слева и справа, ближе к краю. Под третий прижимной вал нужно заготовить опоры. К ним он должен привариваться.

3. К прижимному валу приваривается ручка из стальной трубы. Она поможет вручную проводить изгиб трубы.

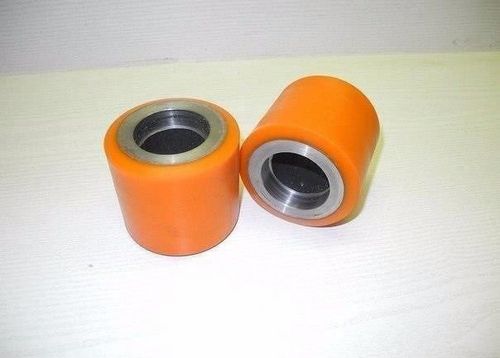

4. Чтобы изгибаемая труба не смещалась, необходимо приварить между боковыми валами и прижимным валом по паре вертикальных валов и роликов. Проходя между тонким валом и роликом, труба не будет значительно сдвигаться в сторону, что обеспечит аккуратность проведения работ.

5. В завершении под движимую часть профиля с боковым валиком монтируется домкрат (можно использовать гидравлический бутылочный или обычный реечный). При необходимости его можно зафиксировать на каркасе.

Перед началом работ обязательно нужно изучить параметры используемого домкрата и в соответствие с его размерами заготовить каркас. Предварительно рекомендуется нарисовать схемы с подробным описанием указанных деталей: это позволит избежать ошибок при сборке станка. Металлический каркас и вспомогательные элементы обязательно нужно качественно сваривать. В противном случае при значительном усилии они могут просто отсоединиться, что приведет к необходимости повторной сварки станка. Также стоит изучить прилагаемые фото и видео материалы, позволяющие ознакомиться с особенностями изготовления и использования самодельных трубогибов в быту.

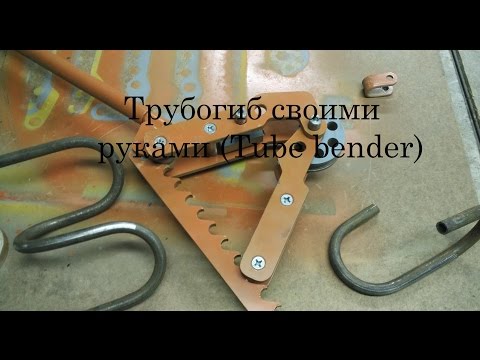

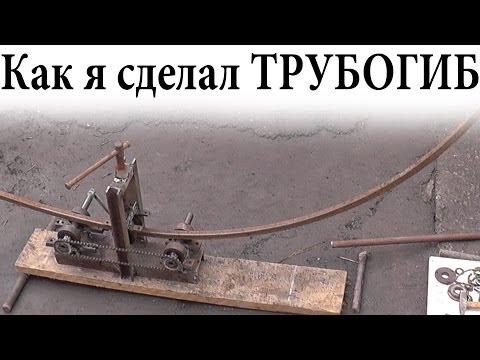

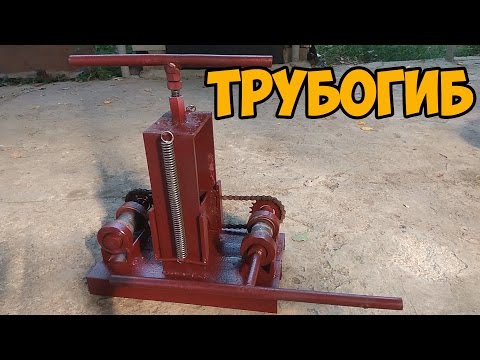

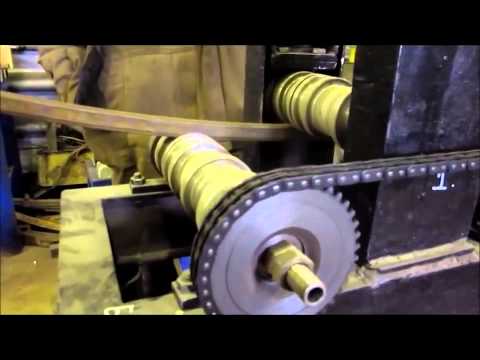

Видео изготовления ручного трубогиба своими руками
