Полы с подогревом своими руками: виды и этапы монтажа

Полы с подогревом пользуются большой популярностью и могут быть устроены практически под любым финишным покрытием. Сделать полы с подогревом своими руками можно, придерживаясь инструкции.

Полы с подогревом своими руками: виды и этапы монтажа

Включать теплый пол можно после полного высыхания стяжки, постепенно увеличивая температуру в течение трех дней после монтажа.

Содержание:

Различают такие виды систем теплых полов:

  • водяной подогрев;
  • нагревательные маты;
  • кабельная система;
  • инфракрасная термопленка.

Полы с водяным подогревом

Материалы:

  • гидроизоляционная пленка;
  • теплоизоляция (полистирол);
  • демпферная лента;
  • сетка для армирования;
  • полипропиленовые или металлопластиковые трубы для отопления диаметром 16-20 мм;
  • крепления для труб;
  • сухая смесь для устройства стяжки;
  • коллекторный шкаф с комплектующими;
  • циркуляционный насос;
  • водонагревательный котел с запорными клапанами;
  • фитинги.
Полы с подогревом своими руками: виды и этапы монтажа

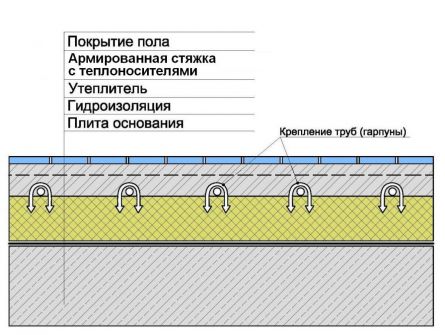

Схема устройства водяного теплого пола с креплением труб гарпунами к слою теплоизоляции.

Инструменты:

  • инструмент для сварки полипропиленовых труб;
  • шуруповерт;
  • пила Rotorazer Saw;
  • столярный инструмент;
  • стамеска;
  • строительный уровень;
  • рулетка.

Этапы укладки водяного теплого пола:

  1. Подготовка основания для укладки теплого пола. Поверхность должна быть очищена от мусора и пыли. Если она имеет неровности с перепадом 2-3 см, ее необходимо выровнять.
  2. Укладка гидроизоляции для защиты теплоизолятора от влаги. По периметру помещения на стены нужно наклеить демпферную ленту шириной, равной высоте будущего уровня пола.
  3. Армирование поверхности. На теплоизоляционный слой укладывается армирующая сетка, которая обеспечит равномерное распределение нагрузки.
  4. Укладка труб. Их следует закреплять к армирующей сетке специальными клипсами, фиксирующими планками или завязками, при этом избегая излишней жесткости, поскольку во время нагрева трубы слегка расширяются. Точки крепления должны располагаться на расстоянии в 1 м друг от друга. Если теплый пол будет нести функцию вспомогательного отопления, то укладывать трубы нужно с шагом 30 см, если основного – 15-20 см. На один коллектор должно приходиться примерно 60 м труб. Для помещений с большими площадями необходимо несколько контуров.
  5. Проверка работы теплого пола. Когда монтаж будет окончен и все контуры подсоединены к трубам подачи и возврата, нужно проверить, как работает система. Под высоким давлением в трубы подается вода с постоянной температурой. При удовлетворительной работе системы приступайте к заливке стяжки.
  6. Заливка стяжки. Она может иметь толщину 3-7 см. На ее высыхание отводится 28 дней.

Систему теплого пола можно включать, когда стяжка полностью высохнет, и в течение 3 дней постепенно увеличивать температуру.

Трубы можно укладывать параллельно, по спирали, по спирали со смещенным центром, меандром и т.д.

Нагревательные маты

Полы с подогревом своими руками: виды и этапы монтажа

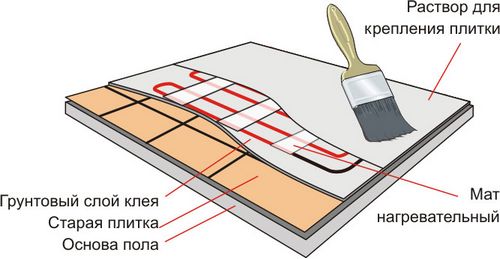

Схема монтажа нагревательных матов.

Инструменты и материалы для укладки нагревательных матов:

  • нагревательные маты;
  • терморегулятор;
  • крестообразная и плоская отвертки;
  • монтажная лента, изолента;
  • электронный тестер.

Этапы монтажа нагревательных матов:

  1. Проверка нагревательных матов. Рабочее сопротивление должно совпадать с указанным на упаковке системы. Это можно проверить омметром или мультиметром.
  2. Выбор места расположения датчика и вывода кабелей. Устройство выемок в полу для соединения проводов и в стене для распаячной коробки и проведения канала для быстрой замены датчика.
  3. Очистка и грунтование основания для лучшего сцепления с ним стяжки или плиточного клея.
  4. Крепление датчика системы теплого пола в проделанное углубление. Датчик не должен пересекаться с нагревательным кабелем или находиться впритык к нему.
  5. Укладывая нагревательные маты, разместите соединительные провода недалеко от датчика и терморегулятора.
  6. Зафиксируйте маты. Они могут крепиться к полу по-разному: с помощью строительного раствора или клейкой ленты.
  7. Смонтируйте терморегулятор для регулировки температуры нагрева теплого пола. Датчик, установленный на стене на высоте 1 м от пола, будет отображать температуру.
  8. После монтажа системы нагревательных матов проверьте ее работу. Кабель не должен иметь повреждений и перегибов, сопротивление его должно быть равно показателям, указанным в инструкции, экран не должен контактировать с жилами кабеля.
  9. Залейте стяжку или уложите плитку.
Полы с подогревом своими руками: виды и этапы монтажа

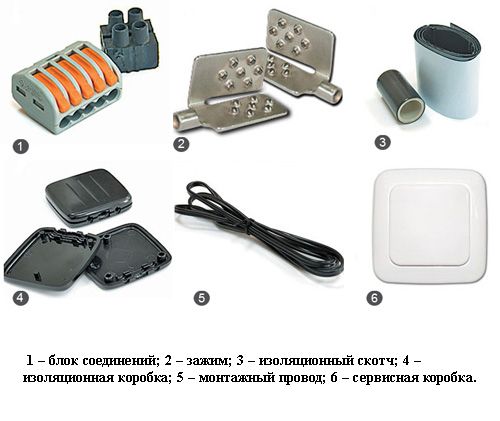

Инструменты для укладки теплого пола.

Укладывая полосы мата к стене и от стены, их нужно разворачивать. Между витками кабеля нужно оставлять расстояние не менее 6 см.

Не удлиняйте и не укорачивайте нагревательный кабель. Резать можно только сетку в определенных местах.

В сложных для укладки матов местах нагревательный кабель можно самостоятельно извлечь из сетки и уложить его в произвольном порядке с расстоянием не менее 6 см.

Электрический теплый пол

Материалы:

  • теплоизоляционный материал;
  • штукатурная сетка;
  • пластиковые клипсы;
  • одножильный или двужильный кабель;
  • терморегулятор с термодатчиком;
  • гофрированная пластиковая трубка;
  • дюбели;
  • монтажная лента;
  • алебастр;
  • грунтовка;
  • песок, цемент и пластификаторы для стяжки.

Инструменты:

  • перфоратор;
  • зубило;
  • молоток;
  • ножницы по металлу;
  • линейка;
  • зубчатый шпатель;
  • емкость для раствора.
Полы с подогревом своими руками: виды и этапы монтажа

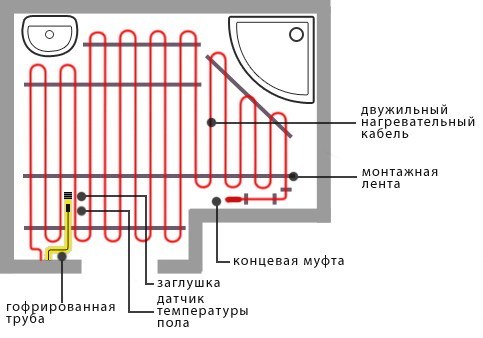

Схема монтажа электрического теплого пола.

Укладка электрического кабеля практически аналогична укладке нагревательных матов. Этапы укладки электрического теплого пола:

  1. Составьте схему укладки. Кабель под стационарной мебелью не укладывается.
  2. Уложите теплоизоляционный материал с теплоотражающим покрытием.
  3. Уложите и закрепите кабель по составленной схеме. Крепить его можно монтажной лентой с креплениями к основанию или пластиковыми хомутами к металлической сетке.
  4. Сделайте разметку на полу, где будут располагаться стационарная мебель и сантехнические приборы, и приступайте к разметке площади под кабель.
  5. Смонтируйте нагревательный кабель на полу в соответствии с инструкцией.
  6. Смонтируйте терморегулятор.
  7. Проверьте работу кабеля.
  8. Залейте стяжку.

Инфракрасный теплый пол

Материалы:

  • инфракрасная термопленка;
  • терморегулятор с термодатчиком;
  • соединительные клипсы для инфракрасной пленки;
  • контактные зажимы;
  • теплоизоляционный материал на основе полипропиленовой пленки;
  • электрический кабель;
  • изолента и винил-мастичная лента;
  • строительный скотч.

Инструменты:

  • инструмент для обжимания коннекторов;
  • плоская отвертка 3 мм;
  • кусачки
  • молоток;
  • перфоратор;
  • тестер для проверки подключения полос термопленки;
  • монтажный нож.

Этапы монтажа инфракрасного теплого пола:

Полы с подогревом своими руками: виды и этапы монтажа

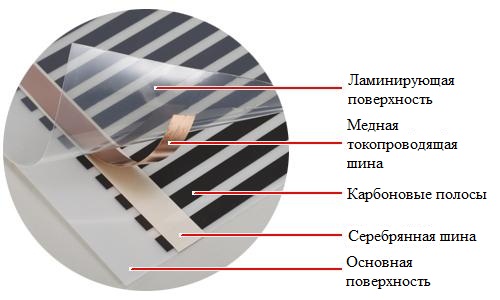

Схема инфракрасного теплого пола.

  1. Подготовьте основание, очистите его и при необходимости выровняйте самовыравнивающейся смесью. Перепад высоты не должен превышать 3 мм.
  2. Уложите теплоотражающую подложку серебристой стороной кверху. Закрепите подложку к основанию при помощи строительного скотча.
  3. Уложите на подложку термопленку медной полосой вниз. Пленки не должны наслаиваться друг на друга. Зафиксируйте их строительным скотчем.
  4. Установите заклепки под соединительные провода с помощью специального инструмента для обжимания коннекторов. Места подключения проводов и соединений контактов изолируйте изолентой.
  5. Изолируйте все места выхода медной полосы по линии обреза инфракрасной пленки. Сначала наклеивается изолента, затем винил-мастичная лента, а после этого еще раз обычная изолента.
  6. Подключите к системе терморегулятор с термодатчиком строго по схеме в инструкции.
  7. Протестируйте работу готовой системы инфракрасного теплого пола.
  8. Уложите финишное покрытие пола.

Перед укладкой инфракрасной пленки составьте схему ее размещения.

Термопленка не укладывается в местах размещения стационарной и тяжелей мебели.

Длина полос термопленки не должна превышать 7 м. Резать ее можно только по специальным линиям отреза с шагом в 25 см.

Не пробивайте графитовые черные полосы инфракрасной пленки, когда будете крепить ее к основанию с помощью скоб или саморезов.

Нельзя использовать в качестве теплоизоляционного слоя фольгу.
