Собственная металлическая теплица на дачном участке или возле дома — мечта многих огородников. Однако, выпускаемые промышленно, теплицы из алюминиевого профиля под стекло весьма дорогостоящее удовольствие. Кроме того, их конструкция не учитывает особенностей ландшафта и стиля окружающих построек. Единственным приемлемым выходом является устройство теплицы из металлопрофиля своими руками.

Содержание:

• Подготовительный этап
• Устройство фундамента
  • Ленточный мелкозаглубленный
  • Столбчатый
• Сборка каркаса
  • Использование профилегибочного устройства
  • Применение болгарки
• Узлы соединения
• Монтаж поликарбоната
• Выводы

Эта статья расскажет о последовательности этапов строительства, инструментах и видах металлического проката использующихся в процессе монтажа.

Подготовительный этап

Перед началом выбора чертежа теплицы из профиля: для гипсокартона, оцинкованной стали или алюминия необходимо определить следующие ключевые критерии:

• Периодичность – сезонная или круглогодичная и интенсивность использования теплицы;
• Оптимальная форма для климатического пояса проживания. Влияние ветровых и снеговых нагрузок на металлический каркас, а так же планируемый температурный режим и способ вентиляции в помещении;
• Способы крепления металлических узлов (сварка, винтовой, заклепки) в зависимости от материала каркаса теплицы из профиля: для гипсокартона, стального уголка или алюминия;
• Место размещения на участке с учетом освещенности – отдельно стоящее или прилегающее строение;
• Способ отопления, если планируется;
• Тип фундамента;

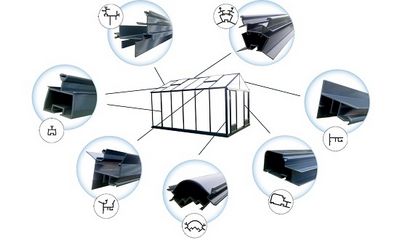

Специализированный прокат, который используется для  устройства теплицы из алюминиевого профиля своими руками

Исходя из перечисленных параметров, принимается решение о величине и форме строения, применяемых материалах. Делается проект с планом схемой, где производится расчет необходимого количества используемых металлических профилей и листов покрытия.

Процесс монтажа теплицы своими руками из профиля подробно показан на видео:

Важно! Профиля для несущих металлических конструкций лучше брать с небольшим запасом в 3-5 % на подгонку размеров основных элементов: стоек, рам, откосов и упоров.

Устройство фундамента

Устройство стационарного фундамента для капитальных металлических теплиц выполняет несколько функций:

1. Надежное крепление строения на земле. Незначительный вес некоторых теплиц из облегченного металлического профиля и существенная парусность, особенно с открытыми для вентиляции окнами, приводила к тому, что строения просто сдувались с участка;
2. Предотвращение контакта металлоконструкции с землей.

Для выполнения постеленных задач подходит несколько типов фундамента.

Ленточный мелкозаглубленный

Данный вид оптимально подходит для теплиц из алюминиевого профиля и стекла, так как слабо подвержен деформации даже на пучинистых грунтах. Последовательность процесса устройства:

• Для снижения трудоемкости, и расхода материала (бетона). По периметру будущей теплицы выкапываются лунки размерами 40х20 см, длинной стороной вдоль основания. Глубина зависит от уровня промерзания грунта, она должна быть ниже на 20-25 см. На дно лунок засыпается10 см гравия;
• Глубина траншеи может быть значительно меньше 25-30 см. по бокам устанавливается опалубка из досок с небольшим превышением над уровнем грунта до 15 см. Дно траншеи устилается рубероидом.
• Производится заливка бетоном: цемент, песок, щебенка в пропорции 3:9:1 соответственно;
• После того как фундамент застынет, на это нужно 2-3 недели, выполняется высверливание отверстий под металлические анкера. Если теплица имеет значительную высоту, а в регионе преобладают сильные ветры, крепежи устанавливаются с шагом 50 см.

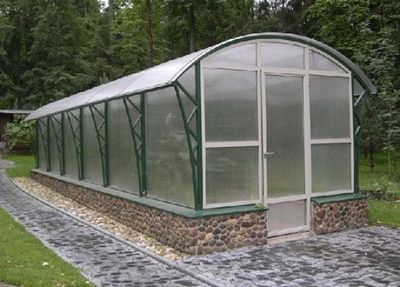

Ленточный фундамент, облицованный камнем, служит основанием для несущей конструкции теплицы из поликарбоната на металлическом основании

К сведению! Для того чтобы бетон не впитывал излишнюю влагу и основание прослужило дольше можно обмазать его горячим гудроном или смолой, как снаружи, так и изнутри теплицы.

Столбчатый

Этот тип основания применяется для монтажа металлических теплиц своими руками из профиля, который можно заливать бетоном: нержавейка, защищенные от коррозии профилированные трубы квадратного сечения, швеллера, двутавры и т.п. Последовательность действий по устройству следующая:

• По периметру теплицы выкапываются лунки в местах, где по чертежу должны быть несущие опорные металлические профиля. Глубина должна быть ниже уровня промерзания грунта. Высота балок регулируется подсыпкой в лунку щебня или гравия.
• Колонны из металлических профилей выставляются строго вертикально, крепятся на временные стойки и заливаются бетоном.
• После частичного просыхания (1 неделя) можно приступить к выкапыванию небольшой траншеи глубиной 15-20 см. на дно насыпается слой песка (до 10 см), который увлажняется водой и трамбуется.
• На уплотненный песок настилается рубероид, желательно 2 слоя, и производится укладка 2 -3 рядов кирпича.
• Еще через 2 недели можно приступать к обвязке столбов из металлического профиля по верху и низу.
• Если монтаж металлического каркаса теплицы из профиля своими руками планируется производить на обвязку из бруса, то древесина так же отделяется от кирпичной кладки слоем рубероида и обрабатывается антисептиками.

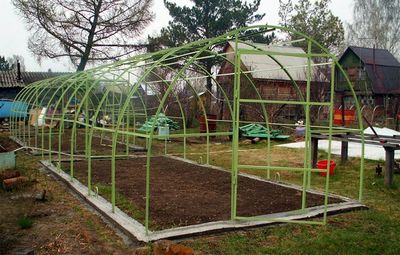

Бетонирование металлических дуг для теплицы своими руками, из профиля квадратного сечения 20 мм

Сборка каркаса

Существует распространенное ошибочное мнение, что из стального проката невозможно построить арочную теплицу из металла своими руками. Есть множество способов, как согнуть профиль для телицы. Остановимся подробно на двух из них.

Использование профилегибочного устройства

Ручные трубогибы (профилегибы) довольно простые механические устройства, работа с которыми не доставит особых проблем. Они используются для создания металлических арок различного радиуса изгиба и способны легко загнуть довольно толстостенный цельнометаллический профиль без применения излишней физической силы.

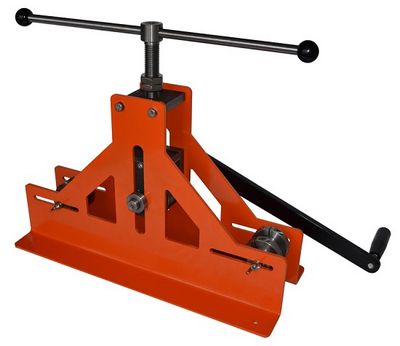

Профилегиб трехроликовый

На видео продемонстрирована работа ручного трубогиба МТБ31-40 в процессе изготовления арочной дуги из металлического профиля 20х40 толщиной 2 мм:

Применение болгарки

Если нет возможности достать профилегибочный станок, можно изготовить арки при помощи болгарки. Полученная конструкция будет, фактически, многоугольником. Насколько ломаная дуга будет похожа на арку, зависит от терпения и аккуратности мастера.

Для того чтобы согнуть металлическую трубу квадратного сечения своими руками, при помощи болгарки делается надрез на ¾ глубины профиля. Чем больше таких надрезов, тем сильнее самодельная крыша теплицы будет напоминать арку. Металлический профиль изгибается по месту надреза, который остается на внешней стороне конструкции. Такой способ имеет несколько недостатков:

• Большая трудоемкость и длительность процесса создания дуги;
• Острые заусенцы будут разрывать полиэтиленовую пленку, и оставлять глубокие царапины на поликарбонате в процессе их установки. Необходимо тщательно зачищать места разрезов, что занимает еще больше времени.
• Прочность получившейся детали будет на порядок ниже, чем у металлического профиля изогнутого на станке.

Применение этого метода рекомендуется только в том случае если приобрести или взять напрокат профилегибочный станок не представляется возможным, а арочная форма конструкции крыши является критичной для теплицы.

Узлы соединения

Для теплиц металлических практикуется использование нескольких способов соединений конструктивных элементов между собой. Они разделяются на разборные и неразборные типы. К разборным – относятся крепления на болтах и шурупах саморезах. К неразборным – сварные и заклепочные соединения.

Наиболее надежным и прочным считается сварное соединение. Недостатками такого способа является необходимость иметь сварочный аппарат и довольно высокий уровень навыка работы с ним. Наемный рабочий профессионал со своим аппаратом обойдется слишком дорого.

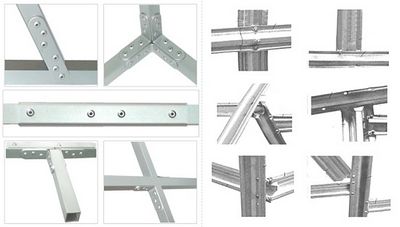

Заклепочное и болтовое соединение основных узлов металлических конструкций теплицы

Заклепочные соединения не менее надежны. Инструмент и расходные материалы, которые используется при сборке, стоят не слишком дорого. Однако, сам процесс крепления довольно трудоемкий. Необходимо высверливать отверстия в металлических профилях для установки заклепки. Так же в ряде случаев необходимо использование металлических уголков, шин и других закладных деталей. Болтовые закрепления элементов конструкции имеют практически те же достоинства и недостатки, что и заклепочные. Шурупы саморезы используются исключительно для крепления каркаса теплиц из оцинкованного профиля с поликарбонатом.

Монтаж поликарбоната

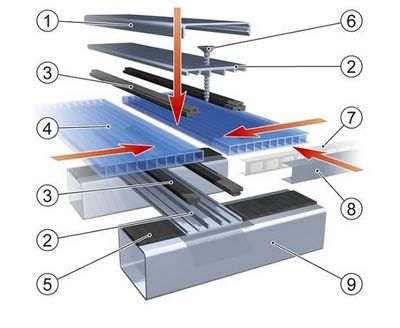

Схема узла крепления сотового поликарбоната

1. Защитная внешняя накладка;
2. Профиль основания;
3. Резиновый уплотнитель;
4. Лист сотового поликарбоната;
5. Самоклеющийся двухсторонний скотч;
6. Саморез;
7. Уплотнительная лента;
8. Торцевой профиль;
9. Металлический профиль конструкции теплицы.

Выводы

Металлическая теплица под стекло станет настоящим украшением дачного участка

Процесс монтажа элементов металлокаркаса теплицы производится стандартными узловыми соединениями в соответствии со схемой проекта. Независимо от типа крепления процесс сборки осуществляется в такой последовательности:

• Торцы – крепятся к основанию;
• Боковые стенки;
• Крыша.

В этом случае металлический каркас строения будет иметь необходимую пространственную жесткость.
