Во время измерения, через рамку прибора должен проходить только один проводник.
Принцип электромагнитной индукции можно использовать только для измерения силы переменного тока. Все остальные параметры электросети измеряются при помощи проводов с выносными изолированными щупами.
Ниже представлена иллюстрированная инструкция по применению. В ней я расскажу, как правильно использовать токовые клещи для измерения основных параметров и определения неисправностей в бытовой электросети:
Иллюстрация
Вид измерения

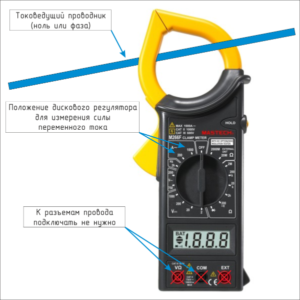

Измерение переменного тока:
Дисковый регулятор перевести в положение со значком переменного тока (АС);
При помощи клавиши разомкнуть рамку магнитопровода, завести в нее один проводник, и сомкнуть ее обратно;
На экране высветится значение силы тока;
Для корректного отображения информации клещи тока желательно держать неподвижно, и не перемещать вдоль проводника;
Для фиксации показаний нужно нажать кнопку HOLD;
Провода со щупами в данном случае использовать не требуется.

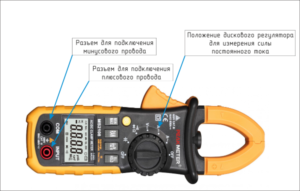

Измерение постоянного тока:
Провод со щупом красного цвета подключить к красному разъему, а черный провод — к черному разъему;
Дисковый регулятор выставить напротив обозначения постоянного тока (DC);
Провода со щупами включить в электрическую цепь последовательно нагрузке;
После подачи питания в цепь нагрузки, на экране прибора будет отображаться потребляемый ток.
При измерении силы тока, параллельное подключение прибора к сети категорически недопустимо!

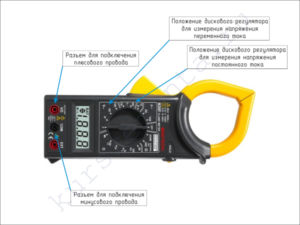

Измерение напряжения:
Провода со щупами подключить к прибору так, как указано выше;
Диск регулятора установить напротив значка переменного или постоянного напряжения (V~) или (V -);
Щупы на проводах подключить к сети параллельно фазному и нулевому проводнику;
Для измерения постоянного напряжения нужно соблюдать полярность;
Красный щуп надо подключить к плюсовому проводнику, а черный щуп – к минусовому.
Для измерения напряжения всегда применяется только параллельное подключение прибора к сети.

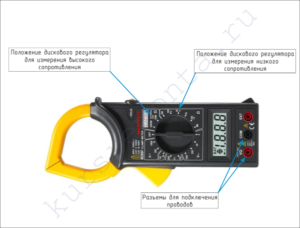

Измерение сопротивления:
Дисковым регулятором на тестере выставить предполагаемое значение сопротивления;
Низкое сопротивление измеряется в Омах, а высокое – в килоОмах или мегаОмах;
Щупами прикоснуться к каждому выводу электроприбора;
Если на индикаторе высветится единица, то нужно перевести диск на большее значение.
Сопротивление всегда измеряется параллельно нагрузке, при этом полярность проводов никакого значения не имеет.

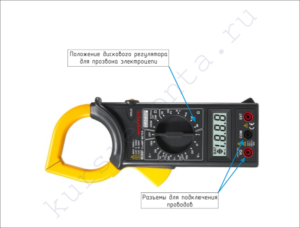

Определение обрыва или короткого замыкания:
Прозвон цепи выполняется по аналогии с замером сопротивления;
Регулятор нужно установить в положение с обозначением диода;
Если цепь имеет очень низкое сопротивление или короткое замыкание, то вы услышите непрерывный звуковой сигнал встроенного зуммера, а на экране покажется ноль;
Если в цепи есть обрыв, или она имеет высокой сопротивление, то вы ничего не услышите, и на экране индикатора высветится единица.

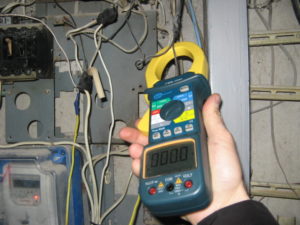

Определение потребляемой мощности.
Если у вас возникло подозрение, что кто-то из соседей подключился к вашему кабелю, то это легко проверить своими руками:
Включить несколько мощных потребителей электроэнергии в вашей квартире;
С помощью клещей измерить потребляемый ток;
По формуле P = I x V определить потребляемую мощность;
Например, если значение потребляемого тока 20А, то потребляемая мощность получится 20 х 220 = 4,4 кВт/час;
Записать текущие показания электросчетчика, и посмотреть насколько они изменятся в течение часа;
Если потребление по счетчику показывает более 4,4 кВт/час, то у вас либо где-то есть утечка напряжения, либо кто-то у вас ворует электричество.

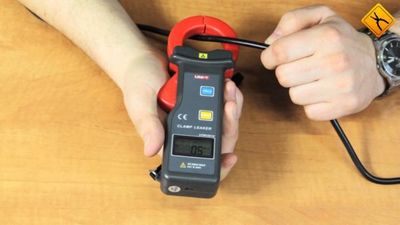

Если вам нужно выполнить замеры в цепи с очень маленькой силой тока, я советую поступить так: на рамку магнитопровода намотать пять или десять витков токоведущего проводника и замерить силу тока. Полученное значение на индикаторе нужно разделить на количество витков (на 5 или на 10).
Заключение
Теперь вы знаете, как выбрать токовые клещи, и как их правильно использовать при выполнении электромонтажных работ. Советую обратить внимание на видео в этой статье, а все предложения и вопросы оставлять мне в комментариях.
