Как установить теплосчетчик - разновидности, монтаж и требования к установке (+схемы)

С тех пор как появился счетчик тепла, многие жильцы квартир и частных домов, отапливаемых от центральной системы, решили производить учет по теплоснабжению. Монтаж счетчика осуществляется непосредственно на трубу. Он производит реальные измерения потребляемого тепла. В таком случае даже есть смысл установить терморегуляторы, которые будут регулировать расход горячего теплоносителя. В совокупности это сократит расходы по отоплению. В этой статье речь пойдет о том, как установить теплосчетчик чтобы это соответствовало законодательству РФ.

Содержание:

Как установить теплосчетчик - разновидности, монтаж и требования к установке (+схемы)

Принцип работы

Как установить теплосчетчик - разновидности, монтаж и требования к установке (+схемы)

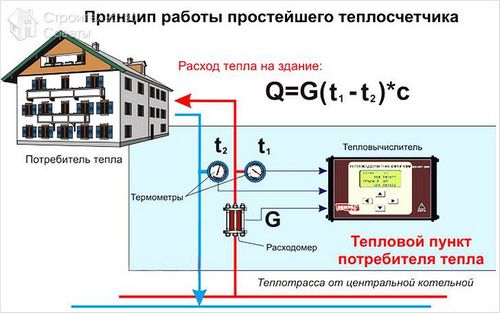

Тепловой счетчик производит измерения на основе следующих данных:

  • Расход горячего теплоносителя, который доставляется в отопительную систему.
  • Температура на входе в систему отопления.
  • Температура на выходе из системы отопления.

По результатам работы прибора, получается цифра теплопотребления, которая измеряется в гектакаллориях – за год, месяц и день.

Преимущество современных приборов в том, что они способны хранить необходимую информацию, а именно о потреблении тепла, до 10 лет. При этом информацию можно считывать с интернета по компьютеру.

Как выбрать

Как установить теплосчетчик - разновидности, монтаж и требования к установке (+схемы)

Выбранный вами агрегат должен быть разрешен к эксплуатации в РФ. По этой причине лучше отдавать предпочтение отечественному производителю. Чтобы снизить риск погрешности измерений, при выборе следует обращать внимание на следующие нюансы:

  • Приблизительный расход тепловой энергии.
  • Диаметр труб. Особенно важен диаметр того места, где будет монтироваться аппарат.

Цены тепловых счетчиков варьируются от 5000 до 25000 р. Все зависит от комплектации и количества функций той или иной модели.

Разновидности

Как установить теплосчетчик - разновидности, монтаж и требования к установке (+схемы)

Существует несколько типов счетчиков, определяющихся расходомерами, которые устанавливаются на них:

  • Механические. Такие приборы отличаются своей непритязательностью. Но несмотря на это их не рекомендуется использовать в тех случаях, когда вода слишком жесткая, имеется накипь и ржавчина. Более того, механические приборы плохо переносят резкие перепады расхода тепловой энергии.
  • Вихревые. При установке такого агрегата обязательно монтируется магнитно-сетчатый фильтр. Это объясняется тем, что вихревой счетчик чувствителен к некачественной сварке и наличию воздуха в трубах.
  • Электромагнитные. Если плохое соединение проводов, то могут быть большие погрешности в показаниях. Также на показания влияет появление примесей в теплоносителе.
  • Ультразвуковые. Отлично работают при условии качественного теплоносителя.

Установка

Как установить теплосчетчик - разновидности, монтаж и требования к установке (+схемы)

Прежде чем думать об установке теплосчетчика, следует выяснить, можно ли его ставить у вас в квартире. Касательно этого имеются некоторые условности:

  1. Если у вас используется вертикальная разводка труб, а именно для каждого радиатора отдельный стояк труб, идущий снизу вверх, то установка теплосчетчика нерациональна. В противном случае вам потребуется устанавливать сразу несколько вычислительных приборов на каждый отопительный стояк. Плюс ко всему вы создадите дополнительное гидравлическое сопротивление в системе. Это значительно скажется на режиме обогрева всего здания.
  2. Если разводка труб в квартире или в частном доме горизонтальная, то есть когда заведены две трубы подача/обратка и все радиаторы подключены через них, то установка теплового счетчика даже рекомендована.

Второй случай установки полностью нивелирует недостатки первого варианта.

Как установить теплосчетчик - разновидности, монтаж и требования к установке (+схемы)

Что касается этапов монтажа, то здесь можно выделить несколько последовательных шагов:

  1. Монтаж автоматизированного теплового узла.
  2. Балансировка отопительной системы по стоякам.
  3. Оснащение радиаторов терморегуляторами.

Согласно расчетам по переходу на поквартирный учет тепла, реконструкция отопительной системы окупается в течение 2–4 лет.

Последовательный процесс внедрения теплового счетчика

Как установить теплосчетчик - разновидности, монтаж и требования к установке (+схемы)

Но прежде чем установить измеритель тепловой энергии, следует в обязательном порядке выполнить некоторые требования. Иначе, установка будет незаконной.

  1. Первым делом устраняются все возможные теплопотери. Только в таком случае это устройство позволит вам экономить.
  2. Далее необходимо получить ТУ (тех-условия) от управляющей компании, ТСЖ или ЖЭК. В них будет указано, что именно необходимо для внедрения счетчика. Как правило, в это включается лист формата А4. На нем будет написано какую температуру и давление будет иметь теплоноситель, проходящий через вашу квартиру.
  3. На основании ТУ осуществляете заказ проекта на установку. Для этого обращаетесь в проектную организацию, которая должна иметь лицензию на проведения таких работ.
  4. Что касается самого монтажа, то его выполняет также лицензированная компания. Выбирая таковую, убедитесь имеются ли гарантии на проводимые работы. Включен ли бесплатный выезд инженера для проведения предварительного осмотра? Включается ли в монтаж полный перечень работ (иначе вам придется искать дополнительных специалистов для проведения того или иного этапа работ)? Имеются ли квалифицированные специалисты и специализированное оборудование? Имеются ли все документы, а именно сертификаты, допуски СРО, свидетельства? Имеется ли информация о выбранной компании в ЕГРЮЛ?
  5. Когда произведены монтажные работы, счетчик пломбируется и подписывается акт о его приеме.

В среднем комплекс услуг будет стоить около 20 тыс. рублей. Если цена кусается, то всю волокиту с документами можете проделать сами. Решать вам.

Как установить теплосчетчик - разновидности, монтаж и требования к установке (+схемы)

Если говорить о последующем техническом обслуживании, то большинство лицензированных компаний берут этот этап на себя. По крайней мере, это учитывается при составлении договора.

Что касается частных домов, то в них установка теплового счетчика необходима только в тех случаях, когда его обогрев привязан к центральной отопительной системе. Принцип действия установки такого агрегата в частном доме идентичен процессу, описанному для квартир. Поделитесь своим опытом в работе с таким агрегатом. Нам и нашим читателям будет интересно знать, заметен ли ожидаемый эффект от установки теплового счетчика.

Видео

В предоставленном материале, рассказывается о тонкостях внедрения теплосчетчика в отопительную систему, а также об устройстве самого агрегата:

Схемы

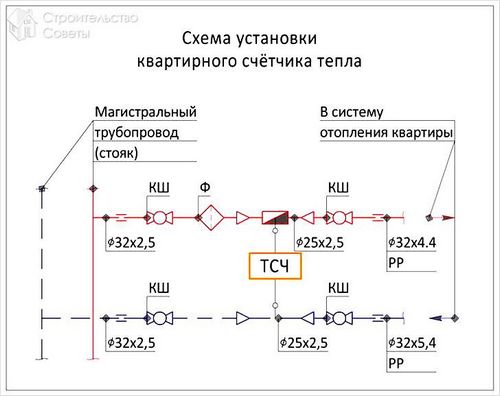

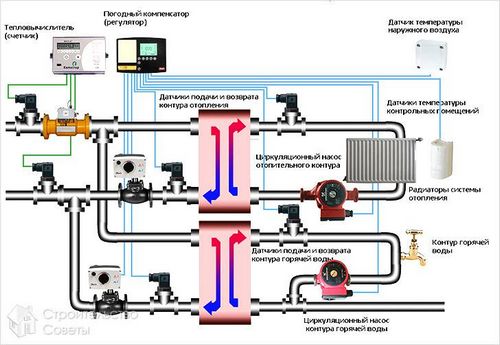

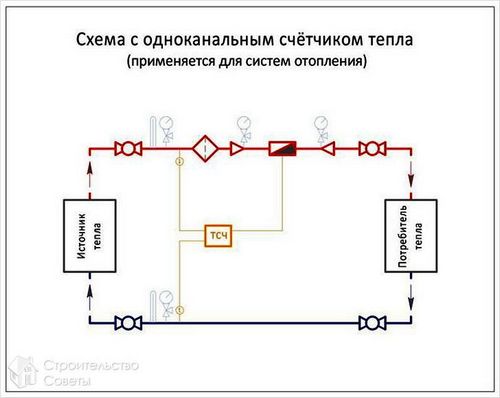

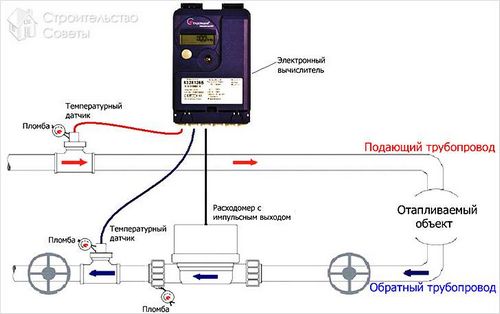

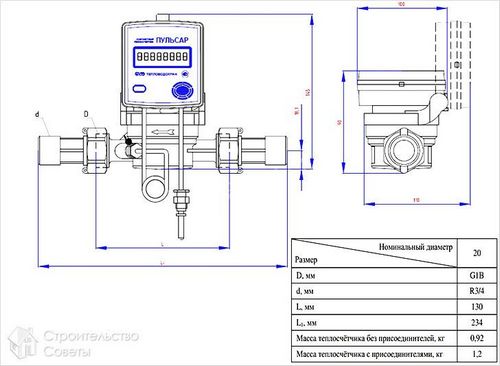

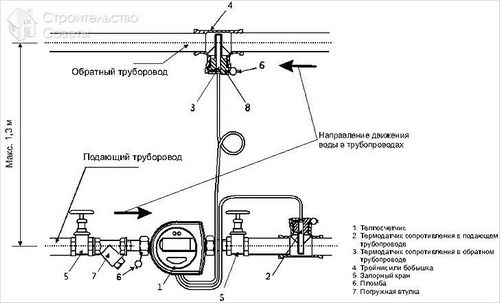

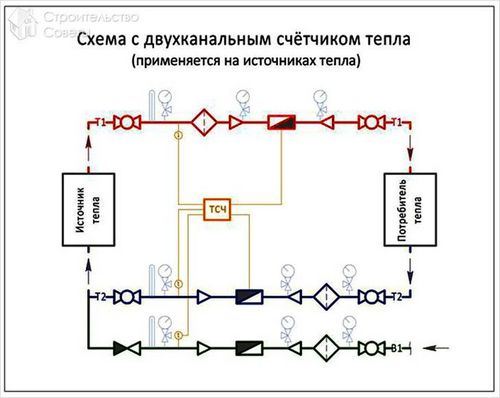

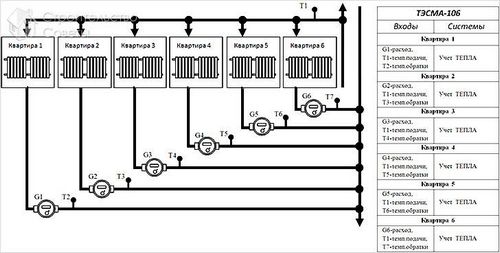

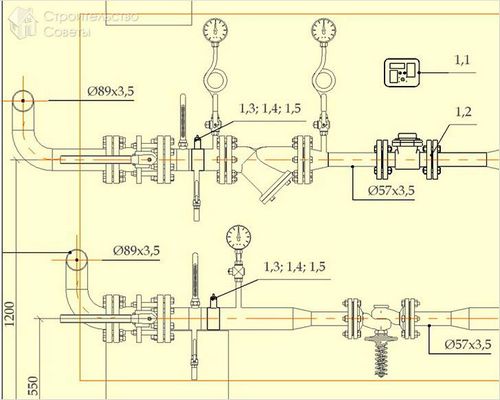

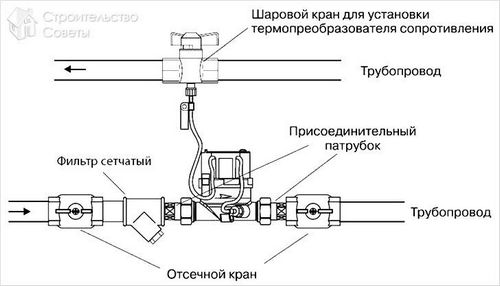

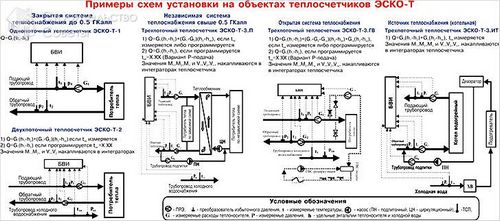

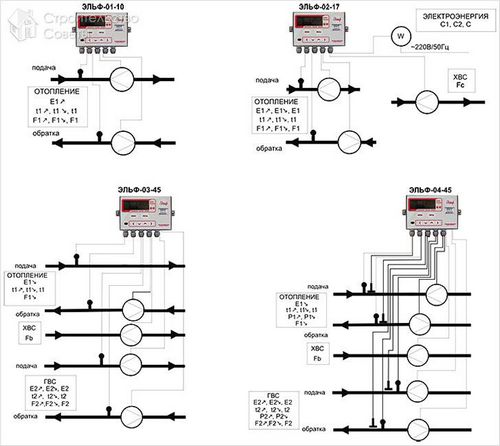

На схемах можно увидеть всевозможные варианты установки теплового счетчика:

Как установить теплосчетчик - разновидности, монтаж и требования к установке (+схемы)
Как установить теплосчетчик - разновидности, монтаж и требования к установке (+схемы)
Как установить теплосчетчик - разновидности, монтаж и требования к установке (+схемы)
Как установить теплосчетчик - разновидности, монтаж и требования к установке (+схемы)
Как установить теплосчетчик - разновидности, монтаж и требования к установке (+схемы)
Как установить теплосчетчик - разновидности, монтаж и требования к установке (+схемы)
Как установить теплосчетчик - разновидности, монтаж и требования к установке (+схемы)
Как установить теплосчетчик - разновидности, монтаж и требования к установке (+схемы)
Как установить теплосчетчик - разновидности, монтаж и требования к установке (+схемы)
Как установить теплосчетчик - разновидности, монтаж и требования к установке (+схемы)
Как установить теплосчетчик - разновидности, монтаж и требования к установке (+схемы)
Как установить теплосчетчик - разновидности, монтаж и требования к установке (+схемы)
