При возведении такой сложной конструкции, как мансардная крыша своими руками следует учитывать массу самых разных факторов. Прежде всего необходимо выбрать вид кровли, которых существует немало. Далее нужно составить проект с расчетом стропильной системы, уклона скатов, площади крыши и количества необходимых для ее строительства материалов.

Содержание:

Возводится кровля по определенным технологиям, нарушать которые нельзя. О том, как сделать в загородном доме полноценный мансардный этаж и поговорим в этой статье.

Виды мансардных крыш

Прежде, чем начать разбираться в том, как правильно построить мансардную крышу, посмотрим, какие бывают разновидности подобных конструкций. Такие кровли различаются по форме и количеству скатов, углу их наклона, типу использованного кровельного материала, а также степени утепления. Выбор того или иного вида крыши зависит от самых разных факторов: архитектурного решения дома в целом, климатической зоны, в которой расположено здание, финансовых возможностей его хозяев и т.д. Мансарду в принципе допускается устраивать под кровлей любой конструкции.

Мансардная крыша своими руками: проект, конструкция, устройство, советы как правильно сделать расчет и монтаж мансардной крыши, фото домов с мансардой
Мансардная крыша своими руками: проект, конструкция, устройство, советы как правильно сделать расчет и монтаж мансардной крыши, фото домов с мансардой
Мансардная крыша своими руками: проект, конструкция, устройство, советы как правильно сделать расчет и монтаж мансардной крыши, фото домов с мансардой
Мансардная крыша своими руками: проект, конструкция, устройство, советы как правильно сделать расчет и монтаж мансардной крыши, фото домов с мансардой
Мансардная крыша своими руками: проект, конструкция, устройство, советы как правильно сделать расчет и монтаж мансардной крыши, фото домов с мансардой
Мансардная крыша своими руками: проект, конструкция, устройство, советы как правильно сделать расчет и монтаж мансардной крыши, фото домов с мансардой

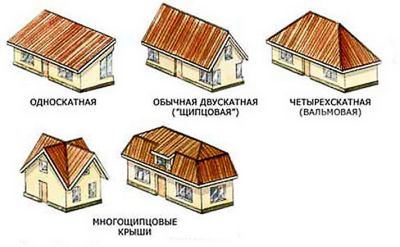

Мансардные крыши бывают:

  1. Односкатными. Это самый простой в возведении тип крыши. Под односкатной кровлей в мансардном помещении будет только одна полноценная стена;
  2. Двухскатными. Устройство мансардной крыши данного вида также особой сложностью не отличается. Ее недостатком считается не слишком большая полезная площадь. Ведь углы помещения под двускатной кровлей образуют неиспользуемую «глухую» зону;
  3. Двухскатными ломаными. Этот вариант намного более удобен в плане устройства жилого помещения;
  4. Шатровыми. Такая кровля устраивается в квадратных зданиях. Шатровая крыша имеет четыре одинаковых по величине ската;
Мансардная крыша своими руками: проект, конструкция, устройство, советы как правильно сделать расчет и монтаж мансардной крыши, фото домов с мансардой

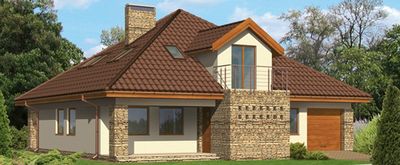

Шатровая мансардная крыша устраивается в квадратных домах

  1. Вальмовыми. Это также четырехскатная мансардная крыша. Вместо фронтонов в конструкции предусмотрены скаты. Вальмовая кровля также очень удобна для устройства под ней мансарды;
  2. Многощипцовыми. Такие кровли имеют очень сложную конфигурацию;
  3. Пирамидальными, коническими, купольными. Кровли этого типа устраиваются на зданиях сложной формы.
Мансардная крыша своими руками: проект, конструкция, устройство, советы как правильно сделать расчет и монтаж мансардной крыши, фото домов с мансардой

Под мансарду может быть переоборудована крыша любой конструкции

Существует также собственно крыша мансардного типа. Ее конструкция предполагает вынос скатов достаточно далеко за пределы самого здания на специальных консолях.

На заметку: Своими руками чаще всего под мансарды устраивается двухскатная ломаная кровля. Технология ее возведения достаточно проста, а помещение в результате получается достаточно просторным.

Спроектировать можно как мансардный этаж с одним окном, так и с несколькими. Иногда они располагаются на фронтонах, иногда на скатах между стропилами.

Как сделать расчет кровли

Для того, чтобы сделать расчет количества кровельного материала, утеплителя, гидро- и пароизоляционной пленки следует прежде всего определить площадь будущей кровли. Особенно сложно выполнить необходимые расчеты в том случае, если кровля ломаная и имеет сложную конфигурацию. При этом рисуется схема мансардной крыши и разбивается на простые геометрические фигуры. Далее вычисляется площадь каждой фигуры. Полученные результаты складываются.

Площадь треугольника вычисляется по формуле S=(bxh)/2, где b – длина основания треугольника, h – его высота. Формула расчета площади трапеции – S=((a+b)/2)xh, где a и b – основания трапеции, h – ее высота. Формула круга – S= пxr2, где r – радиус круга. Число п=3,14
Мансардная крыша своими руками: проект, конструкция, устройство, советы как правильно сделать расчет и монтаж мансардной крыши, фото домов с мансардой

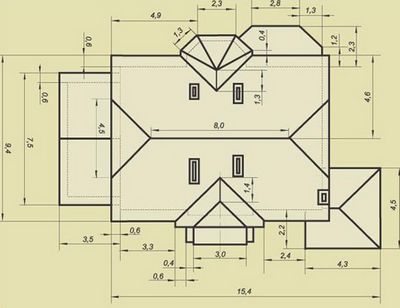

Мансардная крыша. Чертежи позволяют без проблем рассчитать площадь кровли

Как рассчитать угол наклона скатов крыши частного дома? Для этого необходимо учитывать следующие факторы:

  1. Используемый кровельный материал. Производители всегда указывают какой минимальный и максимальный угол наклона допустим для того или иного его вида;
  2. Климатические условия. Мансардная крыша своими руками устраивается с учетом того, в каком регионе расположено здание. Чем круче угол наклона, тем большую нагрузку на кровлю будет оказывать ветер. Но при этом нагрузка от снега и льда на кровельный пирог и стропила будет меньше;
  3. Назначение постройки. Конструкция мансардной крыши в нашем случае должна разрабатываться с учетом того, что в последующем это будет жилое помещение. Поэтому рекомендуется выбирать такой угол, чтобы высота от балки перекрытия до верхней точки кровли была не менее 2,5 м с учетом толщины теплоизолятора и обшивки.

Расчет стропильной системы мансардного этажа (шаг, сечение брусьев, наличие ригелей и т.д) выполняется с учетом максимально допустимого прогиба стропил по длине. При этом должны быть соблюдены нормативы СНиП.

На заметку: Проще всего в наше время выполнить расчет мансардной крыши онлайн. Для этого в интернете существуют специальные сервисы.

Как сделать ломаную двускатную мансардную крышу самостоятельно

Двухскатная ломаная мансардная крыша своими руками возводится поэтапно. Сначала выполняется

Расчет необходимых материалов

Узнать площадь двухскатной ломаной кровли можно путем сложения площадей всех четырех скатов. Таким образом несложно определить сколько квадратных метров кровельного материала, а также паро- и гидроизоляционной пленки необходимо.

Что касается утеплителя, то его толщина для устройства жилой мансарды должна составлять хотя бы 20 см. Если она меньше, материал придется устанавливать в два слоя. То есть площадь кровли необходимо будет умножить на два.

Выполнив расчеты и заказав все необходимые материалы можно начинать возводить каркас мансардной крыши. Угол наклона нижних стропил обычно составляет 60гр, верхних – 15-20гр.

Мансардная крыша своими руками: проект, конструкция, устройство, советы как правильно сделать расчет и монтаж мансардной крыши, фото домов с мансардой

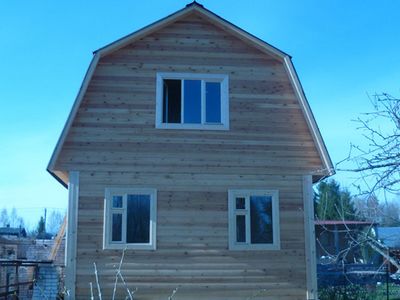

Мансардная крыша. Фото двухскатной ломаной кровли

Установка мауэрлата

Мауэрлатом деревянного дома служит верхний венец (бревенчатый или брусчатый). В сооружениях другого типа установка этого элемента выполняется отдельно. В верхнюю часть бетонных стен еще на этапе из возведения заливаются шпильки или анкера (шаг не менее 2 метров). На них и крепится мауэрлат. К кирпичным стенам брус (сечением не менее 150 мм) можно закрепить скобами.

Мансардная крыша своими руками: проект, конструкция, устройство, советы как правильно сделать расчет и монтаж мансардной крыши, фото домов с мансардой

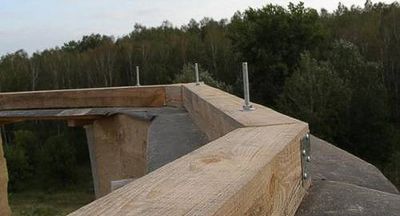

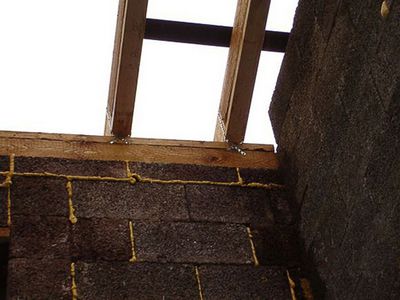

Мауэрлат крепится к стене на анкерные болты

Важно: Предварительно под мауэрлатом устраивают гидроизоляцию, простелив верхнюю часть стен рубероидом в два слоя.

Балки перекрытия

Продолжают строительство мансардной крыши установкой балок перекрытия. Делают их обычно из бруса толщиной 200 мм. Уложены они могут быть как на мауэрлат, так и в предварительно устроенные в стенах карманы. Сначала кладут крайние балки, выравнивая их по уровню. Далее между ними протягивают шнур и по нему устанавливают промежуточные. При укладке в карманы, концы балок обязательно следует промазать битумной мастикой и обернуть двумя слоями рубероида.

Мансардная крыша своими руками: проект, конструкция, устройство, советы как правильно сделать расчет и монтаж мансардной крыши, фото домов с мансардой

Балки перекрытия мансардной крыши могут быть уложены на мауэрлат

На заметку: Наиболее удобным шагом между балками считается шаг в 60 см. В этом случае в последующем плиты утеплителя можно будет уложить без подрезки.

Стропильная система

Вопрос о том, как построить мансардную крышу упирается по большей мере в возведение надежной стропильной системы. На каждую балку строго вертикально устанавливается стойка (брус сечением 150мм). Далее монтируют прогоны (доска 50х150мм). На прогоны нужно будет наложить ригеля (доска 50х200мм). Все эти элементы — стойки, прогоны и ригеля, образуют параллелепипед, служащий каркасом собственно жилой комнаты на мансарде.

Продолжают монтаж мансардной крыши установкой нижних (наслонных) стропил. Для них подойдет брус сечением 50х150мм. Предварительно стоит изготовить шаблон из не слишком толстой доски. Один ее конец прикладывают к мауэрлату, а другой к прогону. Далее размечают форму запила и выпиливают его. По этому шаблону раскраивают стропила.

Для установки верхних (висячих) стропил размечают центр кровли. При этом к мауэрлату прибивается временная стойка и устанавливается крайняя затяжка. Далее готовится шаблон из доски и по нему вырезаются концы верхних стропил. По центру их скрепляют между собой металлическими пластинами. Затем нужно поставить подвесные стойки (брус 25х150мм). После этого нижние стропила укрепляют подкосами (доска 50х150 мм) и зашивают фронтоны.

Мансардная крыша своими руками: проект, конструкция, устройство, советы как правильно сделать расчет и монтаж мансардной крыши, фото домов с мансардой

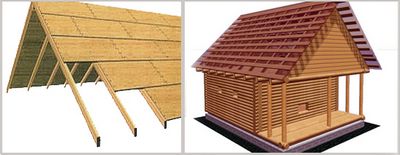

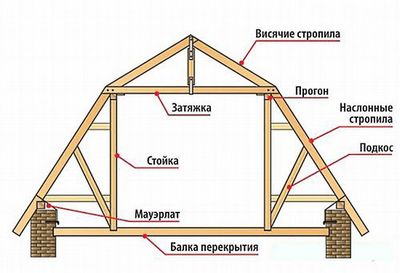

Стропильная система мансардной крыши

Для крепления всех элементов стропильной системы применяют оцинкованные уголки, саморезы и гвозди.

Обрешетка

Проекты мансардных крыш могут предусматривать использование самых разных кровельных материалов. Очень часто можно видеть кровли из металлочерепицы или профнастила. Под них может быть установлена разреженная обрешетка. При использовании рулонных материалов монтируется сплошная.

Мансардная крыша своими руками: проект, конструкция, устройство, советы как правильно сделать расчет и монтаж мансардной крыши, фото домов с мансардой

Обрешетка мансардной крыши может быть сплошной или разреженной

Гидроизоляция и монтаж кровельного материала

Крыша мансарды своими руками получится надежной только в том случае, если будет устроена качественная гидроизоляция. Чаще всего для защиты кровель используется супердиффузионная мембрана. Монтировать ее начинают снизу. При угле наклона крыши от 15 до 30гр нахлест между рядами пленки должен составлять примерно 25см, при угле больше 30гр – 15-20см. Крепится пленка к стропилам посредством специальных скоб. Поверх пленки набивается контробрешетка. На нее и крепится кровельный материал.

Мансардная крыша своими руками: проект, конструкция, устройство, советы как правильно сделать расчет и монтаж мансардной крыши, фото домов с мансардой

Кровельный материал монтируется поверх гидроизоляционной пленки

Важно: При монтаже необходимо следить за тем, чтобы пленка не натягивалась. Материал должен слегка провисать. Таким образом обеспечивается вентиляция подкровельного пространства.

Утепление

При соблюдении всех технологий утепления получится подходящая для обустройства жилого помещения мансардная крыша. Своими руками теплоизолятор обычно монтируется изнутри помещения. В случае монтажа утеплителя снаружи предварительно выполняется обшивка мансарды изнутри. После того, как укладка будет завершена, для того, чтобы плиты не выпадали, снизу их обтягивают проволокой, закрепляя ее к стропилам.

Мансардная крыша своими руками: проект, конструкция, устройство, советы как правильно сделать расчет и монтаж мансардной крыши, фото домов с мансардой

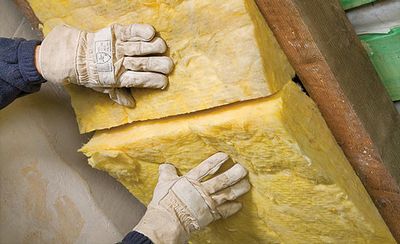

Утепление крыши домов с мансардой. Фото базальтовой ваты между стропилами

На заметку: Чаще всего для утепления мансард используется минеральная вата. Она ложится между стропилами плотнее, чем пенопласт. В результате исключается появление мостиков холода.

Пароизоляция и обшивка

Мансарда двухскатной крыши устраивается с обязательным использованием пароизоляционного материала. Поверх ваты необходимо натянуть изоспан фольгой внутрь помещения. Над ним набивается контробрешетка под обшивку. Таким образом устраивается вентиляция. Изнутри мансарда обшивается гипсокартоном, вагонкой или фанерой.

Таким образом может быть возведена надежная мансардная крыша своими руками. Видео, представленное ниже, представляет процесс устройства кровельного пирога с укладкой утеплителя снаружи.

Как видите, процедура возведения мансардной крыши достаточно сложна технологически. Однако устроить дополнительное жилое помещение на даче своими руками, приложив немного старания, все же можно.
