Навес под машину – это простой, надежный и практичный способ защитить железного коня от осадков, «сюрпризов» птиц, солнечных лучей, листьев. На данный момент существует множество вариантов, как сделать навес для машины, различаются они размерами, формой, материалом изготовления.

Содержание:

• Обзор конструкций
  • Материалы для навеса под машину – опорная конструкция
  • Виды кровли и материалы
  • Мобильные навесы под машину
  • Площадка
  • Особенности размещения
  • Какой навес лучше
• Техническая сторона вопроса
  • Размеры
• Как построить навес из поликарбоната для машины своими руками

В статье речь пойдет о технических особенностях постройки, обсудим преимущества и недостатки различных конструкций, какие материалы лучше выбрать. А также предложим чертежи и поэтапную инструкцию, как построить навес для машины своими руками.

Обзор конструкций

Навес по сути своей – это простая, малая архитектурная форма, состоящая из вертикальных опор, крыши и площадки. Так как строение размещается возле дома, оно по стилю должно сочетаться с общим ансамблем либо гармонично вписываться в ландшафт участка.

Материалы для навеса под машину – опорная конструкция

Сделать навес для машины своими руками возможно практически из любых материалов, их выбор зависит от ваших возможностей и бюджета на постройку. Разберем самые востребованные проекты:

• Навес под машину из дерева, это может быть брус, клееный или профильный, бревна, стволы. Деревянные конструкции очень просты в изготовлении, не требуют специальных инструментов, но пожароопасны, требуют тщательной обработки антисептиками и огнестойкими смесями.
• Металлические навесы под машину, пожалуй, самый популярный вид конструкции. Каркас изготавливают из труб, варят из металлопрофиля либо это красивое кованное изделие. Строительство навеса из металла требует специального сварного оборудования и навыков работы на нем либо привлечение специалистов. Постройка прочная, надежная, долговечная, единственный минус – коррозия, поэтому металлические детали необходимо защищать от сырости.

Поликарбонатный навес под машину, фото удобной и эргономичной идеи

• Постройка на каменных, бетонных, кирпичных столбах – навесы под машину более массивны относительно предыдущих вариантов, но зато не требуют дополнительной обработки и более просты в эксплуатации.

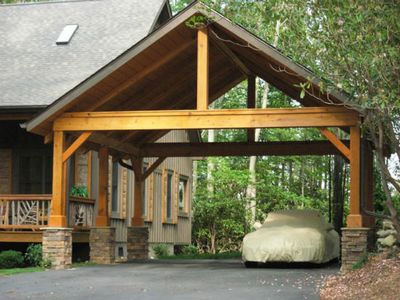

Навес для машины, фото комбинированной постройки из дерева и камня

Важно: Огнезащитные составы — это средства 1 и 2 группы по ГОСТ 16363/ НПБ 251, которые в обязательном порядке должны иметь сертификат и свидетельство санэпиднадзора. Для ответственных, несущих элементов, можно использовать только составы высшей группы, согласно номенклатуре визуального контроля, прозрачная смесь имеет розовый цвет.

Виды кровли и материалы

Навес для машины с односкатной крышей – самый простой способ обустроить место для комфортной стоянки. Здесь важно правильно сделать мауэрлат – обвязку по верхним оголовкам столбов и стропильную систему, которая должна выдерживать ветровые нагрузки и давление снега на кровлю. Если между опорными столбами менее 4500мм, можно обойтись и без дополнительных опор, если более, то придется делать дополнительные подпорки. Для навеса под машину минимальный наклон крыши 25^о, но окончательный наклон зависит от выбора кровельного материала.

Полезно знать: При уклоне крыши в 25^о на каждый метр в длину добавляется 300 мм высоты, таким образом, если навес под машину 5 м, то задние столбы должны быть выше передних на: 5*300=1500 мм.

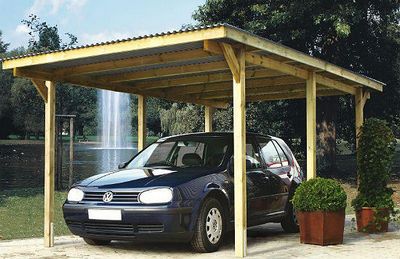

Изготовление навеса для машины своими руками – фото пример, как сделать односкатную деревянную конструкцию

Реже навесы оснащают двухскатной либо вальмовой крышей, это уже большие и сложные постройки, рассчитанные на многофункциональность, например, первый этаж под машину, а второй – беседка.

Виды кровельных материалов для односкатной стропильной системы:

• профлист;
• рубероид;
• мягкая черепица;
• металлочерепица;
• ондулин;
• шифер;
• поликарбонат;
• тент.

Под выгнутой, арочной крышей обустраивают навес под машину из поликарбоната. Обычно это металлическая дугообразная конструкция, сварная под фермой из профильных труб или кованное изделие. Здесь важно просчитать прочность и конструктив несущих элементов. Навесы из поликарботата можно считать универсальными, они смотрятся легко, практически незаметны на участке, поэтому вписываются в любую архитектурную композицию.

Мобильные навесы под машину

Сейчас можно купить компактные, складные навесы для машины. Представляю собой металлический каркас с тентовой крышей. Схема сборки проста, установить конструкцию можно усилиями 1-2 человек за 1-2 часа.

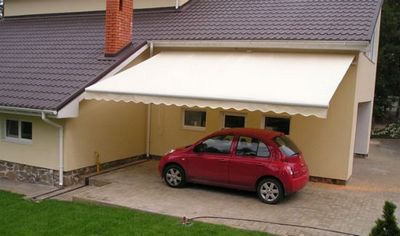

Навес для машины на даче, своими руками маркизу можно установить за 2-4 часа

Такой вариант удобен для дач и выездов на природу. В комплекте могут быть предусмотрены боковые стенки из мягкого стекла или тента.

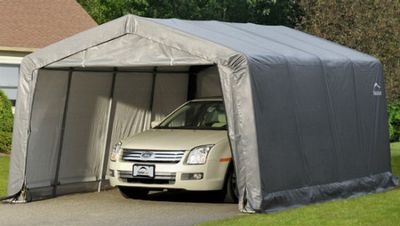

Мобильный навес для машины на даче, при необходимости всегда можно свернуть или перенести в другое место

Площадка

Площадку для навеса под машину можно просто засыпать щебенкой, но более рачительные хозяева устраивают бетонную плиту, мостят натуральным камнем или тротуарной плиткой. Чтобы площадка не разрушалась, необходимо подготовить участок: снять верхний плодородный слой почвы, отсыпать дно котлована песком и щебнем, утрамбовать. Не забудьте про уклон и слив, чтобы вода не застаивалась на площадке.

Полезно знать: Чтобы более надежно защитить машину, рекомендуется оснастить навес дополнительными боковыми стенками.

Площадку лучше сделать в уровень земли, если она будет выше, не забудьте предусмотреть спуск

Особенности размещения

Навес для машины может представлять собой отдельно стоящее сооружение, пристроенный к дому, хозблоку, гаражу либо примыкать к забору. Выбор места зависит от условий на вашем участке. Лучше, если конструкция будет держаться на самостоятельных опорах, но при необходимости одну из сторон можно сделать консольного типа.

Строительство навеса для машины своими руками — пример, как прикрепить конструкцию к дому

Какой навес лучше

У каждого вида материалов есть свои преимущества и недостатки. Так, дерево подвержено гниению и горит, металл ржавеет, необходимо специальное сварное оборудование, к тому же эти материалы требуют постоянного ухода. Из кирпича и камня строить хлопотно, потребуется навыки по кладке, усилия для замеса бетона, да и временные затраты больше, чем оборудовать деревянный и металлический навес.

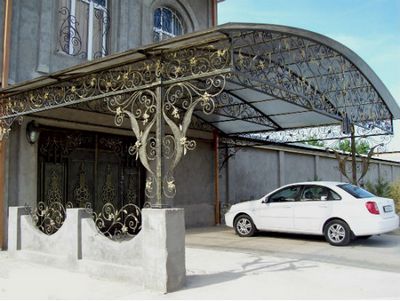

Кованые изделия – это роскошь и изящество вашего дома

Здесь выбор зависит от ваших возможностей, проще всего построить из дерева, но если вы прекрасно справляетесь с металлом, то вполне вероятно, сварить каркас вам будет куда сподручнее.

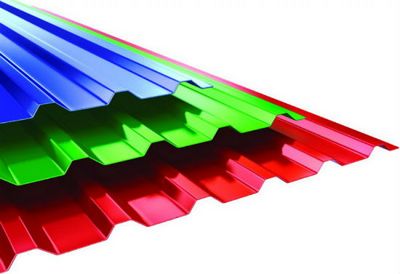

Профнастил – не выгорает, не требует окраски, не отслаивается

Что касается кровельных материалов, конечно, быстрее и проще использовать листовой жесткий формат: поликарбонат, профнастил, шифер. Рубероид обойдется гораздо дешевле, но для монтажа потребуется обрешетка стропил, точно также, как и для мягкой черепицы. Самый целесообразный вариант – это профлист и поликарбонат, что называется «не дорого и сердито», но если их сравнивать, то профнастил со временем подвержен коррозии, а вот поликарбонат не имеет подобных недостатков. Плюс он пропускает свет, поэтому не будет затемнено пространство, если навес пристроить к дому.

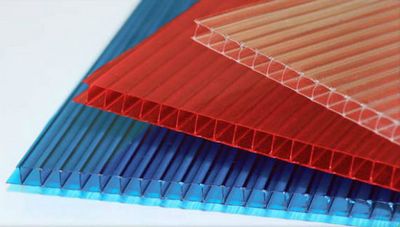

Огромная цветовая палитра делает поликарбонат универсальным материалом для кровли малых архитектурных форм

Техническая сторона вопроса

Опорные столбы на деревянные навесы для машины делаются из бруса 150*150, 100*100 мм, или оцилиндрованного бревна радиусом 150-200 мм. Для металлических конструкций подойдет круглая стальная труба диаметром 100 мм или профилированная с ребром 80*80 мм. Между опорными конструкциями расстояние 1,5-2,0 м, в некоторых случаях допускаются трехметровые пролеты, но такие варианты требуют сложных инженерных расчетов.

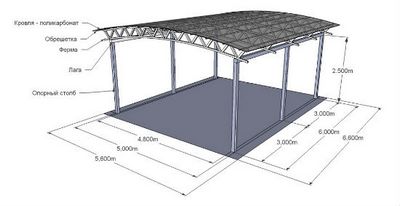

Навесы для машины из поликарбоната, фото проект стоянки на 2 автомобиля

Для прогонов — труба профилированная 40*80 мм, для больших навесов под машину – 80*80 мм, для мауэрлата 100*100 мм либо 150*150 мм, для обрешетки металлической – труба 40*40 мм, для стропильной системы из дерева – обрезная доска 100*40 мм.

Навес для машины из дерева, фото чертежа с размерами стоянки под один автомобиль

Размеры

Эргономичный размер навеса для среднего автомобиля 5*2,3 м, универсальными считаются габариты постройки – 6,6*3,6 м, подходят для микроавтобусов, внедорожников, кроссоверов. Чтобы навес на 2 машины был удобен, но в то же время не занимал дополнительное место на участке, оптимально остановиться на размере – 6,3*5,9 м.

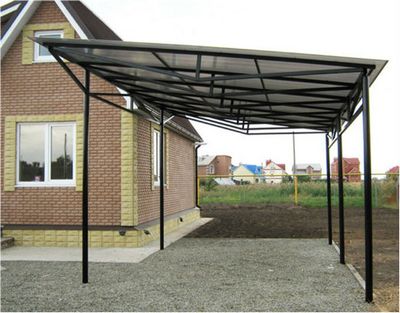

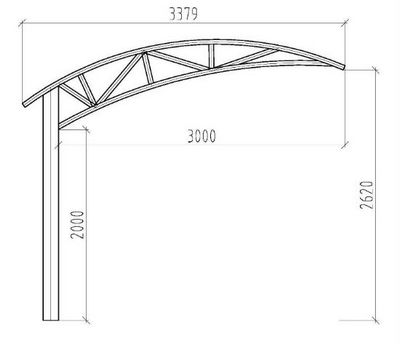

Навесы для машины из поликарбоната, на фото консольная конструкция

Высота навеса напрямую зависит от высоты машины плюс верхний багажник с вещами. Слишком низкий будет неудобен при выходе из машины, поэтому целесообразно сделать высоту 1,9 – 2,2 м, если сделать постройку выше, то осадки будут попадать на площадку.

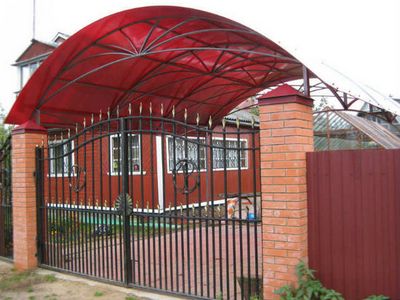

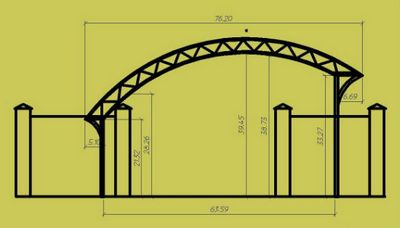

Строительство навеса для машины своими руками, чертежи стоянки, примыкающей к воротам

По стандартам, размеры навеса под машину должны быть на 1 м больше автомобиля в длину и на 1-2 м в ширину. Навес на две машины по ширине просчитывается так: сумма ширин двух машин + по 1 м с каждой внешней стороны + 0,8 м между автомобилями.

Как сделать навес под машину своими руками, фото-идея простой конструкции под фермой Полонсо

Для самостоятельной постройки готовые проекты с размерами и рекомендациями можно скачать в Интернете. Мы предложили несколько практичных вариантов, как сделать навес для автомобиля своими руками. Если вам не подходит готовый проект можно самому выполнить чертежи на основе уже готового, изменив размеры.

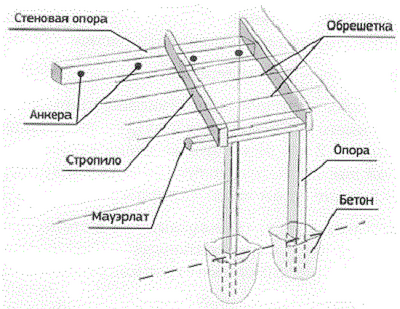

Основные несущие элементы для деревянного навеса под машину

Как построить навес из поликарбоната для машины своими руками

Будем строить простую металлическую конструкцию с односкатной крышей и поликарбонатной кровлей.

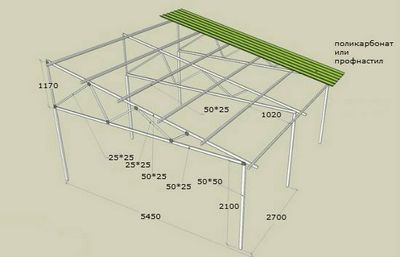

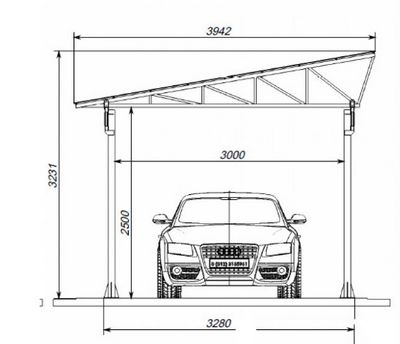

Проект с размерами и материалы для изготовления конструкции

Выбираем место, огораживаем по периметру столбиками согласно чертежу, натягиваем веревку. Снимаем мягкий слой почвы, копаем котлован приблизительно 300 мм в глубину. По бокам через каждые 1,5 – 2 м выкапываем ямы для опорных столбов, глубиной 700-100 мм, зависит от высоты грунтовых вод и характера грунта.

Дно выравниваем, укладываем песок и щебень, слой по 100 мм, утрамбовываем, чтобы не оставалось следов человека среднего веса. Устанавливаем опалубку, вяжем армирующий каркас, для плиты, только рифленые пруты 8-12 мм, ячейка 100*100, 200*200 мм. Отдельно армируем столбы. Для этого на дно ямы наливаем 200 мм бетона, и в него вставляем арматуру, каркасы можно изготовить предварительно, связать пруты в виде столбов и обернуть рубероидом на 2 слоя.

Полезно знать: Можно отдельно не заливать столбчатый фундамент, а сразу бетонировать в землю несущие стойки: металлическую трубу или брус, но такой вариант менее практичен, так как материал в земле будет разрушаться даже с защитным слоем.

Заливаем бетон, для плиты достаточно толщины в 100 мм, ждем становления бетона. Так как основание нагружаться не будет, через неделю можно приступать к основным работам.

С помощью уголков и кронштейнов к столбчатому фундаменту крепим опорные металлические стойки, диаметром 50-100 мм, проверяем вертикаль по отвесу, устанавливаем укосы, чтобы сохранить геометрию. Проверяем высоту столбов, при необходимости подпиливаем, чтобы сохранить уклон крыши.

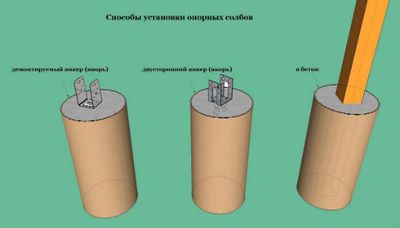

Способы, как закрепить опорные вертикальные стойки

Делаем обвязку по верхним оголовкам, металлопрофилем 40*40 мм привариваем к основанию. Далее крепим дополнительную обвязку, перпендикулярно стойкам, таким образом получаем прямоугольный треугольник для фермы. Используя прокат меньшего поперечного сечения привариваем ребра жесткости стропильной системы. Перпендикулярно укладываем стропила из квадратного металлопрофиля, через каждые 800-1200 мм, навес над краем обвязки 200-300 мм, привариваем. Все детали зачищаем жесткой металлической щеткой, моем растворителем. После высыхания грунтуем и красим.

Вариант простой стропильной системы, которую легко изготовить своими руками

Совет: Крепеж выбирайте из оцинкованной стали, так удастся избежать коррозии и последующего разрушения материалов.

На стропильную систему укладываем лист поликарбоната, лучше использовать сотовый, а не литой, он более устойчив к механическим повреждениям. Удобная толщина листа 6-12 мм, цвет зависит от остального дизайна участка.

Крепим поликарбонат на специальные пресс-гайки, дабы избежать протекание воды, через каждые 300-400 мм. Края закрываем торцевыми планками.

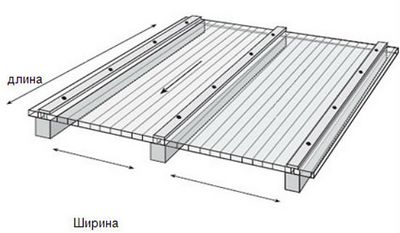

Как правильно крепить поликарбонат к стропильной системе

В этой конструкции поликарбонат можно легко заменить профлистом, подойдет материл толщиной 0,5 мм.

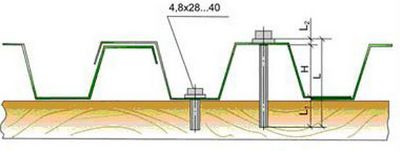

Как правильно крепить профлист

При необходимости такую конструкцию можно обшить по бокам деревянной решеткой либо повесить шторы из тента, брезента, мягкого стекла.

В наших галереях смотрите оригинальные и практичные идеи, как сделать навес для машины. Готовые проекты – это не руководство к действию, а способ вдохновить наших читателей на строительство «домика» для железного коня.

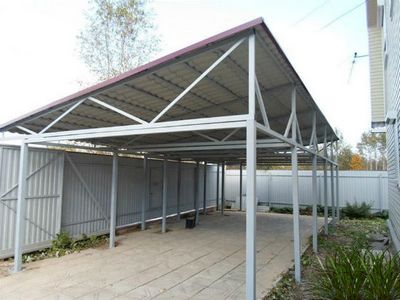

Навесы для машины из профнастила, фото конструкции на металлическом каркасе
